その０
なぜワザワザ自作なのか

なんで、わざわざ塗装ブースを自作するのか。 買うと高いからです。

えーと、すいません他にも利点がありました。
自分の思い通りのサイズ、形、機能をつけられます。
僕の塗装ブースにはフタがついていて、密閉できます。
シンナーの匂いが嫌な時には、作業が終わればフタしてファンをまわせば、ほとんど匂いがなくなります。

塗装ブースは普通に買うと、一番安いものでも１万円。良いものになれば１５０００円くらいします。
でも自作だと６０００〜７０００円で作れます。上手な人ならもっと安く作れるかもしれません。
浮いたお金で焼肉を食べましょう。あと、お酒も飲みましょう。魚もおいしい季節ですね。
作るのにかかった時間は僕の場合だいたい丸一日でした。買出しから完成までの時間です。
午前中に買出しに行って、夜には飲みに行けました。ゴボウを食べました。
作り方はそんなに難しくないので、丁寧に作れば誰でも作れると思います。

じゃ、つくってみましょう。

その１
設計図を描く

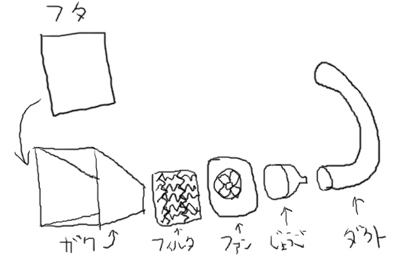

最初に設計図を描きます。

そうする事で何を買うべきか、どんなサイズがいいのかわかります。
僕の描いた図からはわかりません。


要は、『ファンが塗装する時に出るミスト』を効率良く吸い取るようにして、
吸ったものをダクトから外に出せるようにしてあげればいいのです。

僕の場合は、さらに、部屋が模型屋の匂いになるのを抑えたいというのがありましたので
囲いは厳重にしました。

『自作　塗装ブース』で検索すると色々出てきますので 自分の気に入った形にするといいと思います。
また、模型屋さんに行って実際のブースも見てくると参考になります。

その２　★　★　★
予算を立てる

次に予算を立てます。
この時点で１万円を超えるようならきっと 市販しているものを買った方がいいです。



参考までに僕が立てた予算と実際にかかった値段を書いておきます。

★予算

換気扇　　　　　３０００円
プラダンボール　　３００円
ダクト　　　　　２０００円
じょうご　　　　　１００円
フィルタ　　　　　５００円

合計　　　　　　５９００円


★実際にかかった値段

換気扇　　　　　３４８０円
ダクト　　　　　　９２４円
養生テープ　　　　４７０円
プラダンボール　　８１９円
カット代　　　　　　４０円
換気扇フィルタ　　５６７円
ハニカムフィルタ　５２５円

合計　　　　　　　　6825円


こんな感じです。個人的には許せる範囲のオーバーでした。
ダクトが予想より安かった分、プラダンボールが予想より高かったです。
養生テープと換気扇フィルタは衝動買いです。
じょうごは後で買う予定だったのが、結局つかわなくて済みました。

その３　★　★　★
買ったもの紹介

組み立てる前に買ったものを紹介します。参考程度にどうぞ。

★換気扇
１５センチのタイプ。
それ以上だとサイズが大きすぎで、それ以下だと値段が高かった。

★ダクト（排気用のパイプ）
アルミかなんかでできてる蛇腹の奴。
４メートルで９２４円。
こんなにいらなかったけど４メートルでしか売ってなかった。
直径は１０センチくらい？
あんまり細いと 排気量が予想より多いときに困るので、 太めの奴を買ってきた。
結果は大正解。

★養生テープ
引越し業者の人が使ってる はがれやすい、緑とか青とかのテープ。使い勝手良し。
貼っても綺麗にはがれる。

★プラダンボール
ダンボール箱じゃなくて板状のプラスチックでできたダンボール。
ガワに使ってます。
半透明なのでブースの中が暗くならず良いです。
大きかった(180センチ×120センチ）ので４等分にカットしてもらった。

★換気扇フィルタ
フツーの換気専用フィルタ。
普通の換気扇を買ったのでそういうものが使えます。
５００円くらいでフィルタ２枚。
塗装ブース専用だと普通１枚で５００円だから相当リーズナブル。

★ハニカムフィルタ
写真の真ん中に写っているダンボールっぽい奴。
Mr.Hobbyの塗装ブース専用のもの。
買ってきて半分に切ってして使うことにした。つまり一個で二個分。
スプレーの跳ね返りがほとんどなくなって素晴らしい。

その５　★　★　★
組み立てる

組み立てます。

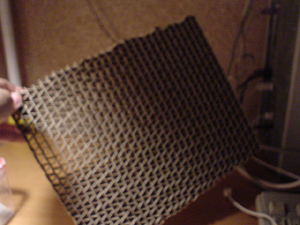

これがハニカムフィルタ

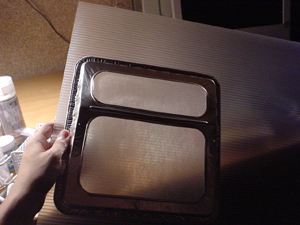

換気扇の穴を開けるサイズを確認

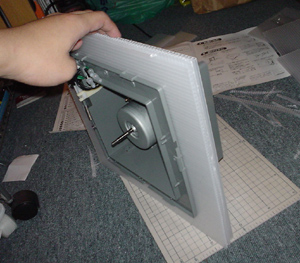

換気扇用に穴を開けたプラダンボールを３枚重ねる。
３枚でもけっこうな耐久力になります。
穴を開けたり、プラダンボールを切ったりする時には
ちゃんと定規を使って、あたりの線を引いて 丁寧に切りましょう。
無理やり一回で切ろうとせずに、何回か刃を入れて切りましょう。
ココ失敗すると失敗します。

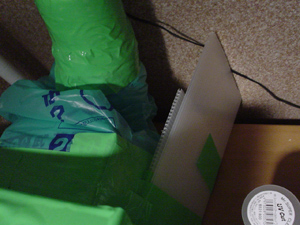

ファンの後ろとダクトを繋ぐのにゴミ袋を２枚重ねて使用。
ゴミ袋が潰れて、排気ができなくなるのを防ぐため 横に補強を入れる。見た目も良くなりナイス。（そう？）

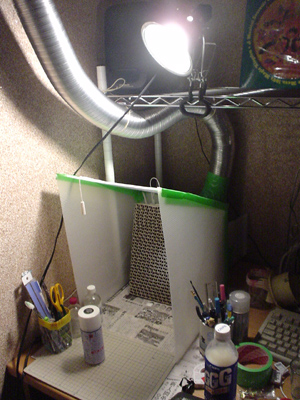

できた。

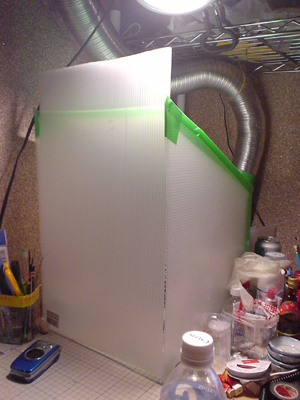

フタをした状態。

その６　★　★　★
最後に

どうでしたでしょうか？
肝心の作り方を大幅にはしょってみました。斬新。

とにかく、腕に覚えのある方もない方も
丁寧に作るって事をやれば
誰でもそこそこ作れる気がします。

もっと、詳しい作り方を知りたい方がいたら
メールでもください。BBSに書き込んでもいいです。
